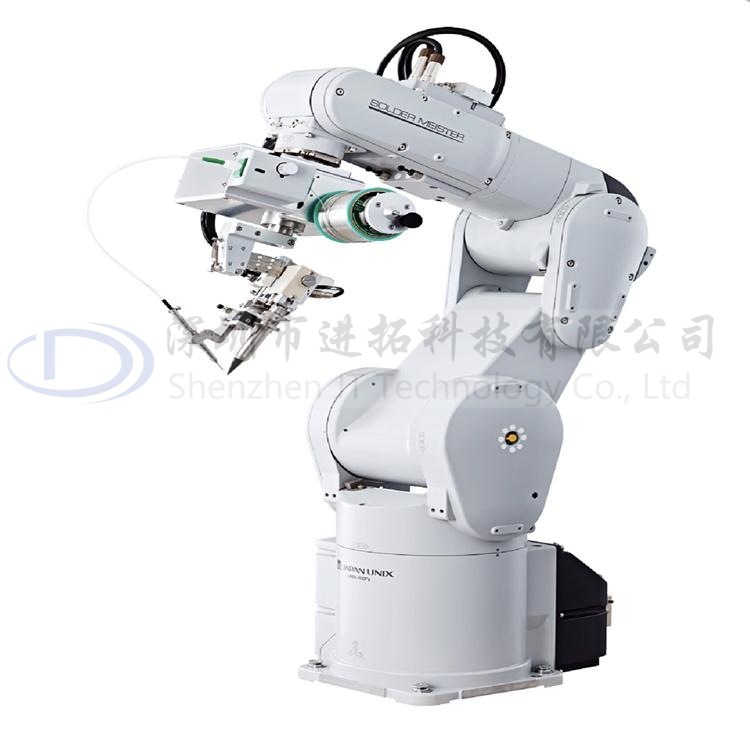

UNIX-700FV適用與烙鐵頭難以進入的異形工件等的錫焊作業。充分利用垂直多關節6軸的活動，可在任意改變錫焊頭角度的同時進行高速錫焊作業。其具有最大合成速度5,300mm/sec、高速、高重復精度與高剛性的特點。
選擇UNIX焊錫機700系列的三大理由
1.采用單獨宏程序，使教導編程時間縮短至原來的十分之一.
我公司機器人搭載單獨宏程序，無需使用專業復雜的機器人控制語言，即可將復雜的焊錫動作簡單教導編程
具體優點：
● 焊錫時移動距離最短化，實現高速焊錫
● 烙鐵頭切入，突出的路徑模式事先登錄，使教導更加簡潔化
● 無需掌握專門的機器人匯編語言，短時間培訓后即可操作
*假設采用一般機器人匯編語言示教同樣的焊接動作，本公司已進行了單獨的模擬運算
2.采用一個控制器，使用交流伺服電機將機器人各軸與焊錫控制一體化
采用將機器人與焊錫管理集約于一體的控制器，實現了送錫，機器人動作等的一體同時控制
具體優點：
● 僅適用教導面板即可完成對機器人動作，焊錫條件等所有條件的設定
● 拖焊時可以對送錫速度自動計算
● 可以對機器人關聯的問題，焊錫關聯的報告，以及各種計數（生產，烙鐵頭，加熱器等）進行統一管理
● 可檢測烙鐵頭溫度 (選配)
3采用編碼器內置的送錫機構，送錫精度更佳
送錫部使用AC伺服馬達，焊錫精度更高。并且送錫檢出編碼器內置，焊錫殘余量自動演算，送錫出錯時可自動檢出
具體優點：
● 在檢測無錫，堵錫，消耗，焊錫總數的基礎之上，錫絲滑脫，送錫休眠檢知可能
● 采用錫絲用完預告機能，防無錫于未然，防止由無錫時所導致的不良
● 直徑Φ0.5以下錫絲的無錫，堵錫也可高精度的檢出
支持烙鐵頭3軸位置校正感應器 (選配)
可根據生產情況對應組合使用，用途廣泛
JAPAN UNIX多關節焊錫700系列／700Series JAPAN UNIX焊錫機器人 |
1.一列式：用于傳送帶搬運裝置，前工程與后工程連接
2.轉盤式：最大限度保障焊錫空間的同時，工件更換時間最小化
3.雙滑塊：左右工件交替更換，工件更換時間縮短
機器人主機標準規格
JAPAN UNIX多關節焊錫700系列／700Series
| 型號 | 5軸轉臂型焊錫機器人UNIX-700H | 6軸垂直多關節型機器人UNIX-700V |
| 圖片 | ||
| 適合 | 采用圓弧狀高速動作，平衡性高，強力輔助大規模量產 | 烙鐵頭切入角度自由自在。復雜焊錫作業對用 |
| 特點 | 最大合成速度7,128mm/sec的高速性尤為突出，同時擁有往復的高精度性和結構的高剛性。并且是系列中唯一 擁有350mm，450mm，550mm三種軸距可供選擇的機器人。適用于激光焊錫工法和烙鐵焊錫工法等，是一種通用性很強的機器 | 主要針對烙鐵頭切入困難的特殊形狀的工件。垂直多關節軸的聯動，可使烙鐵頭的角度自由改變的同時進行高速焊接作業。并以其最大的合成速度5,300mm/sec的高速性，往復的高精度性，結構的高剛性廣受好評 |
| 安裝位置 | 置地 | 置地/ 懸掛 |
| 動作自由度 | 5((含送錫軸) | 6（含送錫軸，J6軸無制動） |
| 最大移動半徑 | 450mm | |
| 移動范圍 | J1：254(±127)度 | J1：340度(-170-- +170) |
| J2：290(±145)度 | J2：225度(-90-- +135) | |
| J3(Z):200mm(行程 Z:97mm-297mm) | 237度(-100-- +137) | |
| J4(θ):720(±360)度 | 240度(-120-- +120) | |
| 720度(-360-- +360) | ||
| 最快速度 | J1：375度/S | J1：250度/S |
| J2：612度/S | J2：187度/S | |
| J3(Z):1.177mm/s | J3：250度/S | |
| J4(θ):2.411度/s | J5：412度/S | |
| J6：660度/S | ||
| 最大合成速度（*2) | 7，128（5，349）mm/s | 5,300mm/s |
| 位置重復精度 | X-Y合成:±0.02mm | ±0.02mm |
| J3（Z）:±0.01mm | ||
| J4（θ）:±0.02度 | ||
| 溫度 | 0-40℃ | |
| 供應氣壓 | 0.5±10%Mpa | |
| 主機重量 | 約22kg | 約35kg |
可從超過2,500個品種系列中選擇適合您的烙鐵頭
選擇“正確的烙鐵頭”對于錫焊的質量尤為重要。在選擇時，不僅要考慮元件的大小，還要考慮基板材料等各種條件。
日本優尼為您準備了各種專為自動化錫焊而開發的高性能烙鐵頭。此外，我們還可根據客戶工件進行特殊形狀的特殊定制品的設計及制造。
