什么是二極管激光焊錫技術?
二極管激光焊錫技術是用高輸出二極管激光作為熱源完成非接觸式點加熱焊錫。由于激光具有單一波長且是凝聚光，所以0.4mm和0.6mm光束輪廓可以被聚焦到最小0.2mm。激光是用于小焊點加熱的最合適的技術。
二極管激光器不僅可以實現細間距SMD元件焊接，而且還可以最大限度地減少表面貼裝點上面和周圍的熱影響。助焊劑芯錫線，錫膏和焊料預制件例如“錫球”被用作主要焊接材料。在焊盤表面或焊料上照射激光加熱并熔化，使元件在短時間內連接。
與手工操作或傳統技術相比，使用二極管激光焊接技術可以獲得更令人滿意的產量增長和質量提高，盡管其可能受到工件的形狀影響。

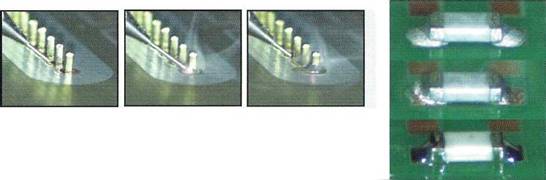

?示例1使用無鉛“助焊劑芯錫線”進行焊接 示例2使用激光束的芯片組件的點回流
該點被激光束加熱。 供助焊劑芯錫線 一個倒角形成 上：焊接前 中：焊接中 下：焊接后
該技術可以應用于以下工件和部件的實施
在PCB上柔性元件，柔性印刷電路板，散熱片，表面貼裝元件（SMD），芯片元件，表面貼裝CMOS傳感器IC，窄間距表面貼裝連接器，聚氨酯線材，光學拾音器和小型揚聲器等。
關于二極管激光焊錫設備
JAPAN UNIX的激光焊接系統由激光裝置和機器人組成。激光裝置由電源，振蕩器和激光頭部分組成，激光束從振蕩部分通過光纖發射到激光頭。
安裝激光頭的機器人將頭部移動到焊點并進行焊接。您可以從桌面式，水平關節型，垂直型和笛卡爾式機器人選擇合適的焊接機器人。
高輸出二極管激光器被ICE / JIS標準分類為最危險的4級。為了防止操作人員暴露在這種危險的光束下，我們采取了各種安全措施，例如在整個設備周圍安全聯鎖保護外殼。
此外，我們也可提供一些其他可選功能，如視覺傳感器。
示例1 UNIX-LS1 示例2 UNIX-413LII 笛卡爾式激光焊接機器人（包括視覺傳感器） 臺式激光焊接機器人
環形激光束--改變激光束的輪廓
我們也可以根據客戶的要求建議發射環形激光束的設備。環形激光器是我們獨特的技術。它是將激光束輪廓轉換成適合于焊盤的結果，防止通孔背面的元件燒傷。
它使激光束能夠獨立地加熱焊盤，并且不會損害束能量，從而實現優異的焊接，而不會燒傷元件

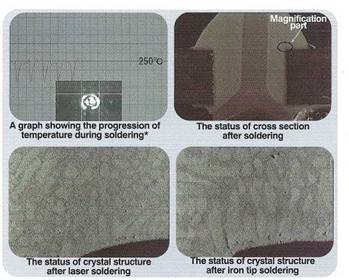

激光焊接有多可靠？
通過我們的樣品測試，我們已經證明，激光焊接技術與傳統焊接技術一樣可靠
焊接過程中的焊料表面保持恒定的溫度。
拉伸測試表明，激光焊接與傳統技術具有相同的結果。
此外，焊接面截面檢查表明，這兩種技術顯示幾乎相同的晶體質量
*由我們的原始輻射溫度計測量
公司供應UNIX激光焊錫機及UNIX各類型烙鐵頭 .
